Billed- og Pixelforhold

Opdateret d. 28.8.2011

Billedforhold       Pixelforhold       Eksempler     Hvordan i praksis    Sammenligningstabel



Billedforholdet (Frame Aspect Ratio) fortæller forholdet mellem bredden og højden af billedet og
er en fysisk størrelse, som er fastsat med fjernsynsskærmens størrelsesforhold.

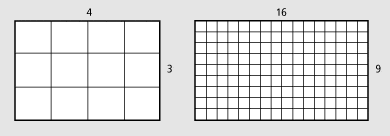

Der er 2 billedforhold (indtil videre) - nemlig 4:3 (1,33:1) og 16:9 (1,78:1)


BilledForholdet


Video med disse billedforhold digitaliseres til

768 x 576 pixel for 4:3 og
1024 x 576 pixel for 16:9
når pixelforholdet er 1:1
- altså kvadratiske pixels.

Når vi arbejder digitalt med 720x576 pixels hænger det sammen med den måde vores videosignal er kodet - altså med et CoDec der ikke anvender kvadratiske pixels.


Pixelforholdet
(Pixel Aspect Ratio) er forholdet mellem bredde og højde på
en enkelt pixel og er en virtuel størrelse som fastlægges af den Encoder der anvendes.

Kvadratiske Pixel
PAL og SECAM anvender en Pixel Clock Frekvens på 14,75 MHz, som giver 768 pixels pr linie.
NTSC anvender 12,2727 MHz og det giver 640 pixels pr linie.
Kvadratiske pixels anvendes af f.eks MJPEG encodere.

Rektangulære Pixel
får vi for både NTSC, SECAM og PAL systemerne, med
en frekvens på 13,5 MHz som giver 720 pixel pr linie for alle tre systemer.
Dette anvendes ved f.eks. MiniDV og DVCam, som jo har 720 pixels pr linie.

Forskellen på de tre signaler er givet i Pixelforholdet, hvor:
SECAM og PAL har et Pixelforhold på 1,067:1, altså bred og lav.
NTSC har et Pixelforhold på 0,9:1 og er smal og høj.
Disse tal gælder for 4:3 Billedforhold.

Arbejder du med Widescreen 16:9 billedforhold med 720 x 576 pixels Anamorphic er pixelforholdet for PAL og SECAM 1,422:1 medens det for NTSC er 1,2:1.

Benytter du 16:9 med Letterbox er forholdene de samme som ved 4:3 billedformatet.
DV Pixelforhold

Her kan du se de forskellige formater og hvad der sker med dem når de ændres.
Billedudsnit optaget, redigeret og gengivet i de korrekte formater.
4:3 (Video)
4:3 (Video)
16:9 (Video)
16:9 (Video)

Billede optaget på et DV kamera i Anamorphic 16:9 format.
Fra MiniDV kamera

På MiniDV kamera.
16:9 format vist med Pixelforhold 1,067.
Kaldes Anamorphic.
Altså vores rå-materiale.

16:9 TV

Vist på 16:9 TV med Pixelforhold 1,422.
Det har nu de korrekte proportioner.



Visning på almindelig 4:3 Fjernsyn

  Letterbox Anamorphic
4:3
formatet




16:9
formatet
Letterbox

Anamorphic

2,35:1
formatet
(Film)
Letterbox Anamorphic


Visning på 16:9 Fjernsyn

Letterbox -
kan zoomes til 16:9

Anamorphic (Widescreen) -
bedre billedkvalitet end zoom
4:3
formatet
Almindelig 4:3 format

Almindelig 4:3 format zoomet til 16:9

16:9
formatet
Letterbox

Anamorphic

2,35:1
formatet
(Film)
Letterbox Anamorphic


Hvordan virker det i praksis.
For at få vist de forskellige formater korrekt på dit TV når de kommer fra din DVD-afspiller eller Dekoder-boks skal du i menuen indstille, at dit fjernsyn er 4:3 eller 16:9. Derved vil en DVD med betegnelsen "Anamorphic Widescreen" eller "Optimized for 16x9" og udsendelser der kommer gennem din Dekoder-boks blive vist korrekt på dit fjernsyn. Og med den bedste kvalitet.

Letterboks er et 4:3 billede hvor der er sat sorte bjælker ind i billedet for oven og forneden. Det vil sige, at det antal pixels der anvendes til selve billedet er meget mindre end fjernsynssignalet kan indeholde.

Anamorphic er et 4:3 billede hvor der ikke er sat sorte bjælker ind for oven og forneden. Det vil sige at selve billedet bruger alle de pixels der er til rådighed i fjernsynssignalet.
Når et anamorphisk billede vises på et 16:9 fjernsyn trækkes det ud i siderne så det fylder hele skærmen. Når det vises på et 4:3 fjernsyn smides hver 4. linie væk så billedet får de rette proportioner igen.

Fordelen ved anamorphisk i forhold til letterboks er altså et ca. 33% bedre billede når det vises på et 16:9 fjernsyn fordi det kun "strækkes" i bredden, men har den rigtige højde til et 16:9 fjernsyn.

Hvad er så det der med "Ægte 16:9"
Ægte 16:9 findes kun på High Definition TV (HDTV) som kan vise 720 eller 1080 linier.
Halvægte 16:9 er det vi kender som anamorphic 16:9.
Uægte 16:9 er letterboks, som faktisk ikke har noget med 16:9 at gøre.

Kan du optage 16:9 video
Hvis dit MiniDV kamera kan optage 16:9 kan det være anamorphisk - altså hvor billedet er sammenpresset. Det kan også være Letterboks som bruges på de billigere typer kamera. Du kan nemt se om det er anamorphisk - så er det sammentrykket som billedet længere oppe på siden, optaget med DV kamera.
Har du derimod et HDV kamera (f.eks det nye Sony HDR-FX1E) optages der med 1080 linier - altså den fulde opløsning som passer til HDTV.

Hvis du har optaget anamorphisk 16:9 kan det redigeres i de fleste redigeringsprogrammer. Og hvis du kan brænde DVD i 16:9 vil de indeholde anamorphisk video som automatisk får dvd-afspilleren til at skifte dit fjernsyn til 16:9 (widescreen) visning. Hvis du ikke kan brænde 16:9 vil dit billede stadig være 16:9, men på et 16:9 fjernsyn skal du manuelt skifte til widescreen og på et 4:3 fjernsyn vil billedet være sammenpresset (forkerte proportioner).




PAL formaterne og hvordan det hænger sammen med pixels og billede:

system

source/dest

format

pixel aspect ratio

Billed størrelse

625-line, PAL

framegrabber

4:3

59:54    1.0925:1

704x576, 720x576, 352x576

DV

4:3

59:54   1.0925:1

704x576





4:3

1.067:1

720x576





16:9

118:81  1.457:1

704x576





16:9

1.422:1

720x576



Grafik

4:3

1:1 (square)

768x576

16:9

1:1 (square)

1024x576



VCD

4:3

59:54   1.09:1

352x288, 704x576 (stills)

CVD

4:3

59:27   2.185:1

352x576

SVCD

4:3

59:36    1.64:1

480x576

59:54    1.09:1

704x576 (stills)

16:9

59:27   2.185:1

480x576

Her er en lidt mere kompleks tabel med billedstørrelse og pixel aspekt forhold for de mest benyttede digitale videoformater:

Formater relateret til 625-line systemer med 50 Hz field rate (PAL)

Sampling matrix Sampling
rate (MHz)
Pixel aspekt
forhold (x/y)
Sampling matrix bredde i µs Aktuel aktiv billedstørrelse Interlace understøttet Bemærk
bredde højde bredde højde
768 576 14.75 768/767 52.06780 767 576 Ja Industri standard 625/50 kvadratiske pixel
768 576 14 + 10/13² 1/1 52.00000 768 576 Ja Ægte computer kvadratiske-pixel opløsning
768 560 14.75 768/767 52.06780 767 576 Ja CD-i
720 576 13.5 128/117 53.33333 702 576 Ja D1, DV, DVB, DVD, SVCD
720 540 flere 1/1 flere 720 540 Nej Oddball format. Undgå dette format.
704 576 13.5 128/117 52.14815 702 576 Ja DVD, H.263 (4CIF), VCD
702 576 13.5 128/117 52.00000 702 576 Ja Aktiv billed frame for 625/50 systemer i ITU-R BT.601-4 pixels.
544 576 10.125 512/351 53.72840 526+1/2 576 Ja DVB (3/4 af BT.601 sampling rate)
480 576 9 128/78 53.33333 468 576 Ja SVCD (2/3 af BT.601 sampling rate)
384 288 7.375 768/767 52.06780 383+1/2 288 Nej 1/4 af industri standard 768×576
384 280 7.375 768/767 52.06780 383+1/2 288 Nej CD-i
352 576 6.75 256/117 52.14815 351 576 Ja DVD
352 288 6.75 128/117 52.14815 351 288 Nej VCD, DVD, H.261 + H.263 (CIF)
176 144 3.375 128/117 52.14815 175+1/2 144 Nej H.261 + H.263 (QCIF)

Den originale engelske side kan ses her.


Til Top

Alle oplysninger på disse sider videregives uden nogen form for garanti. Megen viden er opnået gennem erfaring eller læsning af fagbøger.
